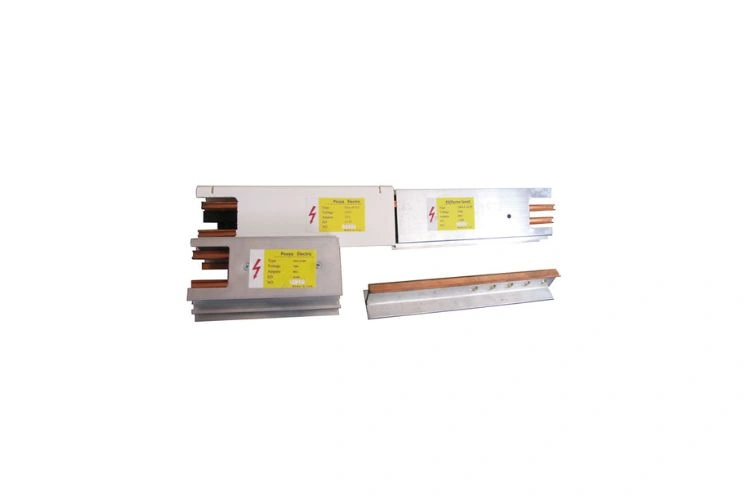

شین یا شینه برق (BUSBAR) چیست و چه کاربردی در جرثقیل سقفی دارد؟ معرفی انواع شین برق جرثقیل
۲۴ آذر ۱۴۰۴
زمان مطالعه : 8 دقیقه
شینه برق یا باسبار یکی از اصلیترین اجزای سیستمهای الکتریکی است که نقشی اساسی در انتقال و توزیع جریان در تابلوهای برق دارد. شینه در واقع قطعهای مستطیلی شکل از جنس مس یا آلومینیوم است که بهجای سیمکشیهای متعدد، وظیفه جمعآوری و پخش انرژی الکتریکی را در یک نقطه بر عهده دارد. در ادامه به سوال شینه یعنی چه و چه کاربردی دارد، پاسخ خواهیم داد.
شین تابلو برق یا باس بار چیست؟
شین برق رسان یا باسبار قطعهای رسانا در تابلو برق است که بهجای سیمکشی مرسوم، وظیفه انتقال جریان الکتریکی را بر عهده میگیرد. این بخش که به شکل نوار یا مکعب مستطیل ساخته میشود، معمولاً از مس یا آلومینیوم تولید شده و توانایی عبور جریان بسیار بالاتری نسبت به سیم و کابل دارد. به همین دلیل، ظرفیت شینه باید بیش از جریان نامی کلید تغذیه تجهیزات باشد تا انتقال انرژی بهصورت ایمن و بدون افت انجام شود. در سادهترین تعریف، شینه ابزاری برای جمعآوری و توزیع برق در تابلو محسوب میشود.
چه زمانی از باسبار استفاده میشود؟
از باسبار زمانی استفاده میشود که جریان عبوری در مدار زیاد باشد به همین علت شینهها بر اساس جریان استاندارد مشخصی انتخاب شده و در کنار آنها شینههای فرعی با آمپراژ کمتر نیز وجود دارد. برای جلوگیری از خطراتی همچون برقگرفتگی، معمولاً این قطعات را با پوششهای لاستیکی عایقبندی میکنند.
در نیروگاهها نیز باسبار نقش اتصال کابلهای همسطح ولتاژ به ترانسفورمرها و ژنراتورها را بر عهده دارد. میان گزینههای موجود، شینه مسی به علت رسانایی بالاتر نسبت به آلومینیوم، کاربرد بیشتری دارد و در تابلوهایی که جریان مصرفکننده افزایش مییابد، جایگزین سیم و کابل میشود.
در نیروگاهها نیز باسبار نقش اتصال کابلهای همسطح ولتاژ به ترانسفورمرها و ژنراتورها را بر عهده دارد. میان گزینههای موجود، شینه مسی به علت رسانایی بالاتر نسبت به آلومینیوم، کاربرد بیشتری دارد و در تابلوهایی که جریان مصرفکننده افزایش مییابد، جایگزین سیم و کابل میشود.
انواع شین برق جرثقیل
شینهای مورد استفاده در جرثقیل سقفی در دو گروه اصلی باز و بسته تولید میشوند و هرکدام نیز زیرمجموعههای خاص خود را دارند. در ادامه، انواع این نوع تجهیزات برقی جرثقیل سقفی و ویژگیهای هرکدام معرفی میشود.
شین بسته جرثقیل
شینهای نوع بسته در دو مدل شین بسته آلومینیومی و شین بسته کاور PVC ساخته میشوند و انتخاب آنها براساس شرایط محیط کار صورت میگیرد.
-
شین بسته با پوشش آلومینیومی
در محیطهایی که دمای هوا بین منفی ۲۰ تا مثبت ۱۰۰ درجه سانتیگراد قرار دارد، از شینهای آلومینیومی استفاده میشود و این مدل در مدت کوتاه توان تحمل دمای ۱۳۰ درجه سانتیگراد را نیز دارد. به دلیل تفاوت ضریب انبساط مس و آلومینیوم، زمانی که طول مسیر بیش از ۲۰۰ متر باشد باید از منبع انبساط یا Expansion بهره برد. شینهای آلومینیومی در آمپرهای ۸۰، ۱۲۰، ۱۶۰، ۲۰۰، ۲۴۰ و ۲۸۰ تولید میشوند.
-
شین بسته با پوشش PVC
در فضاهای صنعتی با دمای کمتر از ۷۰ درجه سانتیگراد، شین دارای کاور PVC توصیه میشود. نصب ساده، انعطافپذیری و مقاومت در برابر ضربه از مزایای این مدل است. در این نوع، قسمت لغزان بسته به شرایط کاری از جنس مس یا استیل انتخاب میشود. شینهای PVC در رنج ۴۰ تا ۲۸۰ آمپر عرضه میشوند.
شین باز جرثقیل
شینهای باز معمولاً برای محیطهایی استفاده میشوند که مسیر طولانی باشد یا تعداد جرثقیلها زیاد باشد. این مدلها ایمنی پایینتری دارند و بیشتر در شرایط کاری سخت به کار میروند.
-
مدل power supply line (T-busbar)
این نوع شین باز برای سالنهایی با دمای بسیار بالا مانند واحدهای ذوب مناسب است و در دو آمپر ۶۰۰ و ۱۰۰۰ تولید میشود.
-
مدل Wampfler (812 و 813)
در محیطهای آلوده که نیاز به سرعت حرکت بالا و مسیر طولانی وجود داشته باشد، از این نوع باسبار استفاده میشود. مدل ۸۱۲ برای جریان ۶۰ تا ۳۰۰ آمپر و مدل ۸۱۳ برای ۵۰۰، ۸۰۰ و ۱۰۰۰ آمپر طراحی شده است. این مدل که به شین باز کاور PVC نیز معروف است باید در محیطهایی با دمای کمتر از ۷۰ درجه سانتیگراد استفاده شود. برخی نسخهها امکان اجرای خط برق کرو با شعاع حداقل ۸۰ سانتیمتر را دارند.
-
شین باز بدون پوشش آلومینیومی
شین باز بدون روکش آلومینیومی برای فضاهایی با دمای بسیار بالا مانند کارگاههای ذوب و کورهها مناسب است.
شین برق رسان جرثقیل سقفی چه مشخصات و ویژگیهایی دارد؟
شین بهعنوان سیستم برق رسانی جرثقیل سقفی از پرکاربردترین قطعات الکتریکی در سیستمهای صنعتی است و به دلیل ویژگیهای خاص خود، نقش مهمی در برقرسانی طولی و ایمن جرثقیلها دارد. این شینها معمولاً در رنجهای آمپری ۶۰، ۸۰، ۱۲۰، ۱۶۰ و ۲۰۰ تولید میشوند و هر خط برقرسان از اجزایی مانند تغذیه از ابتدا یا وسط خط، مفصل انبساط برای مسیرهای طولانی، جاروبک و دوشاخهها و اتصالات تشکیل میشود.
تمامی این اجزا باید با ظرفیت آمپری شین هماهنگ باشند تا عملکرد سیستم بدون مشکل ادامه یابد. ویژگیها و مشخصات اصلی انواع شین از شین تسمه ای تا شینهای باز جرثقیل سقفی به شرح زیر هستند:
تمامی این اجزا باید با ظرفیت آمپری شین هماهنگ باشند تا عملکرد سیستم بدون مشکل ادامه یابد. ویژگیها و مشخصات اصلی انواع شین از شین تسمه ای تا شینهای باز جرثقیل سقفی به شرح زیر هستند:
- مناسب برای مسیرهای طولانی برقرسانی جرثقیلها
- قابلیت تغذیه همزمان چندین جرثقیل در یک مسیر
- طول عمر و دوام بالا همراه با ایمنی بسیار زیاد
- طراحی متنوع از نظر نوع اجرا، پوشش و مقدار آمپر
- قابل استفاده در محیطهای صنعتی با دما، رطوبت و آلودگی بالا
- اجرای طرحهای باز و بسته متناسب با شرایط کاری
- امکان تعمیر بخشهای معیوب بدون دستکاری سایر قسمتها
- قابلیت استفاده در مصارف با جریانهای بالا
- امکان اجرای کاور آلومینیومی و PVC، حتی با رنگ دلخواه
- توانایی کار در محیطهای بسیار آلوده، مرطوب، گرم و شیمیایی
- خاصیت مدولار برای تعویض آسان قطعات
- مناسب برای توزیع برق به صورت باس داکت
- حفاظت الکتریکی و عایقی با استاندارد IP23
- قابلیت اجرای خطوط با انحناهای مختلف (کرو دار)
- نصب و راهاندازی آسان در سراسر کشور
ایمنی، دوام و کارایی این سیستمها باعث شده تا سفارش و خرید جرثقیل سقفی همواره جزو گزینههای اول در محیطهای صنعتی و کارگاهی باشد.
شینه برق چه کاربردهایی دارد؟
شین برقرسان در انواع مختلف شینهای باز و بسته کاربرد دارد و بهویژه در سیستمهای جرثقیل سقفی به کار گرفته میشود. این قطعه برای مسیرهای طولانی برقرسانی ایدهآل است و امکان تغذیه همزمان چندین جرثقیل را فراهم میکند. همچنین میتوان از شین برق در شرایط محیطی متنوع، از جمله دمای بالا و محیطهای آلوده استفاده کرد.
از دیگر ویژگیهای کاربردی شین برق میتوان به دوام و ایمنی بالا، قابلیت استفاده در جریانهای مختلف و امکان اجرا با پوششهای متنوع آلومینیوم و PVC اشاره کرد.
کاربرد اصلی شین برقرسان جرثقیل سقفی، انتقال برق در مسیرهای طولی است و علاوه بر جرثقیلهای سقفی، در انواع جرثقیلهای بازویی، صنعتی، الکترومکانیکی و دروازهای نیز مورد استفاده قرار میگیرد. این قطعه در کارگاهها، کارخانهها و صنایع مختلف بهعنوان ایمنترین روش انتقال انرژی از ایستگاه اصلی به تابلو برق جرثقیل عمل میکند.
شین برقرسان امکان برقرسانی همزمان به چند جرثقیل و تأمین نیروی الکتریکی برای ماشینآلات صنعتی را فراهم کرده و باعث کاهش خطرات ناشی از سیمکشی مستقیم میشود.
از دیگر ویژگیهای کاربردی شین برق میتوان به دوام و ایمنی بالا، قابلیت استفاده در جریانهای مختلف و امکان اجرا با پوششهای متنوع آلومینیوم و PVC اشاره کرد.
کاربرد اصلی شین برقرسان جرثقیل سقفی، انتقال برق در مسیرهای طولی است و علاوه بر جرثقیلهای سقفی، در انواع جرثقیلهای بازویی، صنعتی، الکترومکانیکی و دروازهای نیز مورد استفاده قرار میگیرد. این قطعه در کارگاهها، کارخانهها و صنایع مختلف بهعنوان ایمنترین روش انتقال انرژی از ایستگاه اصلی به تابلو برق جرثقیل عمل میکند.
شین برقرسان امکان برقرسانی همزمان به چند جرثقیل و تأمین نیروی الکتریکی برای ماشینآلات صنعتی را فراهم کرده و باعث کاهش خطرات ناشی از سیمکشی مستقیم میشود.
استفاده از شین برقرسان جرثقیل سقفی چه مزیتهایی دارد؟
شین برقرسان جرثقیل سقفی بهعنوان یکی از اجزای اصلی توزیع انرژی در سیستمهای صنعتی و تجاری، مزایای متعددی دارد. این قطعه امکان اتصال تجهیزات و ماشینآلات به منبع برق اصلی و همچنین انتقال برق بین آنها را فراهم میکند و میتواند به سیستمهای توزیع برق مختلف نیز متصل شود.
شین برقرسان در طرحهای باز و بسته قابل اجراست و برای مسیرهای طولانی بسیار مناسب خواهد بود. این شینها در انواع جریانهای برق، حتی جریانهای بالا، کاربرد دارند و میتوان از آنها در جرثقیلهای بازویی و دروازهای استفاده کرد. عمر طولانی، دوام بالا و ضریب ایمنی قابل توجه، از دیگر مزایای مهم شین برقرسان هستند.
کارایی این سیستم به ویژگیهای فیزیکی شین، شامل جنس، اندازه، طراحی مفصلها و خصوصیات عایقی بستگی دارد و امکان انتقال جریان برق با ولتاژ و آمپر مناسب را فراهم میکند. از دیگر مزیتهای خطوط برقرسانی شین میتوان به عدم محدودیت طول سالن، مقرونبهصرفه بودن قیمت شینه تابلو برق در مدلهای استاندارد، هزینه کم سرویس و تعمیر جرثقیل سقفی به خصوص این قطعه و امکان تغذیه همزمان چند جرثقیل به صورت مونوری اشاره کرد.
شین برقرسان در طرحهای باز و بسته قابل اجراست و برای مسیرهای طولانی بسیار مناسب خواهد بود. این شینها در انواع جریانهای برق، حتی جریانهای بالا، کاربرد دارند و میتوان از آنها در جرثقیلهای بازویی و دروازهای استفاده کرد. عمر طولانی، دوام بالا و ضریب ایمنی قابل توجه، از دیگر مزایای مهم شین برقرسان هستند.
کارایی این سیستم به ویژگیهای فیزیکی شین، شامل جنس، اندازه، طراحی مفصلها و خصوصیات عایقی بستگی دارد و امکان انتقال جریان برق با ولتاژ و آمپر مناسب را فراهم میکند. از دیگر مزیتهای خطوط برقرسانی شین میتوان به عدم محدودیت طول سالن، مقرونبهصرفه بودن قیمت شینه تابلو برق در مدلهای استاندارد، هزینه کم سرویس و تعمیر جرثقیل سقفی به خصوص این قطعه و امکان تغذیه همزمان چند جرثقیل به صورت مونوری اشاره کرد.
بررسی قیمت شین برقرسان جرثقیل سقفی
قیمت شین برقرسان جرثقیل سقفی تحت تأثیر عوامل مختلفی قرار دارد و به همین دلیل ثابت و یکسان نیست. مهمترین مواردی که بر قیمت نهایی تأثیر میگذارند، عبارتند از: ظرفیت آمپر شین (از ۶۰ تا ۲۸۰ آمپر)، نوع شین (باز یا بسته)، جنس روکش (PVC یا آلومینیوم)، برند تولیدکننده (مانند فاله، دماگ، ومفلر) و متعلقات جانبی مورد نیاز.
هر یک از شینها با توجه به نوع، متریال، رنج آمپر و برند خود، دارای قیمت مخصوص به خود هستند. بنابراین برای اطلاع از قیمت دقیق و بهروز انواع شین برقرسان جرثقیل سقفی، توصیه میشود با کارشناسان فروش تماس بگیرید. این راهکار بهترین روش برای دریافت قیمت واقعی و متناسب با نیازهای کارگاه یا کارخانه شما است.
هر یک از شینها با توجه به نوع، متریال، رنج آمپر و برند خود، دارای قیمت مخصوص به خود هستند. بنابراین برای اطلاع از قیمت دقیق و بهروز انواع شین برقرسان جرثقیل سقفی، توصیه میشود با کارشناسان فروش تماس بگیرید. این راهکار بهترین روش برای دریافت قیمت واقعی و متناسب با نیازهای کارگاه یا کارخانه شما است.
در خرید شین برقرسان جرثقیل سقفی باید به چه نکاتی توجه کرد؟
در هنگام خرید شین برقرسان جرثقیل سقفی، باید به چند نکته کلیدی توجه داشته باشید. شینها در انواع باز و بسته، با آمپرها و پوششهای متفاوت تولید میشوند، بنابراین باید ابتدا مشخص کنید که به کدام نوع باسبار نیاز دارید. نوع جرثقیل و شرایط محیطی کارگاه یا کارخانه در انتخاب صحیح شین برقرسان تأثیر مستقیم دارند.
توصیه میشود شین برقرسان و راهبر تک پل جرثقیل سقفی (محرکه طولی جرثقیل) را از فروشگاهها و مراکز معتبر تهیه کنید چراکه نمونههای بیکیفیت و تقلبی میتوانند به سیستم حمل و نقل شما آسیب برسانند و موجب هدر رفتن زمان و هزینه شوند.
برای خرید با کیفیت و مناسب انواع شین برقرسان جرثقیل سقفی، میتوان با کارشناسان فروش تماس گرفت. سفارش شین از طریق سایت فروشگاهی نیز امکانپذیر است. کافی است محصول مورد نظر را انتخاب کرده و فرم درخواست خرید را تکمیل نمایید یا از مشاوره تخصصی کارشناسان فروش بهرهمند شوید.
توصیه میشود شین برقرسان و راهبر تک پل جرثقیل سقفی (محرکه طولی جرثقیل) را از فروشگاهها و مراکز معتبر تهیه کنید چراکه نمونههای بیکیفیت و تقلبی میتوانند به سیستم حمل و نقل شما آسیب برسانند و موجب هدر رفتن زمان و هزینه شوند.
برای خرید با کیفیت و مناسب انواع شین برقرسان جرثقیل سقفی، میتوان با کارشناسان فروش تماس گرفت. سفارش شین از طریق سایت فروشگاهی نیز امکانپذیر است. کافی است محصول مورد نظر را انتخاب کرده و فرم درخواست خرید را تکمیل نمایید یا از مشاوره تخصصی کارشناسان فروش بهرهمند شوید.
در استفاده از شینهای برقرسان به چه استانداردها و نکات ایمنی باید توجه کرد؟
برای استفاده ایمن از شینهای برقرسان جرثقیل سقفی، رعایت چند نکته اساسی ضروری است. نخست باید مطمئن شوید که شینها با ظرفیت جریان و ولتاژ جرثقیل هماهنگ هستند و اتصالات به درستی و محکم نصب شدهاند. رعایت فاصله مناسب بین شینها و تجهیزات فلزی اهمیت بالایی دارد تا خطر اتصال کوتاه به حداقل برسد.
همچنین شینها باید تمیز و بدون گرد و غبار یا رطوبت باشند و از خم کردن یا دستکاری غیرمجاز آنها جلوگیری شود. اپراتورها و تکنسینهای نصب باید آموزشدیده باشند و از تجهیزات حفاظتی مانند دستکش و کفش ایمنی استفاده کنند. انجام بررسیهای دورهای و تعمیرات به موقع، ایمنی شینها و طول عمر آنها را تضمین میکند.
همچنین شینها باید تمیز و بدون گرد و غبار یا رطوبت باشند و از خم کردن یا دستکاری غیرمجاز آنها جلوگیری شود. اپراتورها و تکنسینهای نصب باید آموزشدیده باشند و از تجهیزات حفاظتی مانند دستکش و کفش ایمنی استفاده کنند. انجام بررسیهای دورهای و تعمیرات به موقع، ایمنی شینها و طول عمر آنها را تضمین میکند.
جمعبندی
شینه برق یا باسبار قطعهای کلیدی در سیستمهای برقرسانی جرثقیل سقفی است که وظیفه انتقال و توزیع جریان الکتریکی را با ایمنی و دوام بالا بر عهده دارد. این قطعه بهجای سیمکشیهای متعدد، جریان برق را در مسیرهای طولانی به جرثقیلها و ماشینآلات صنعتی منتقل میکند و در انواع باز و بسته با پوششهای مختلف تولید میشود. قیمت شین تحت تأثیر نوع، رنج آمپر، جنس پوشش و برند تولیدکننده قرار دارد و برای خرید بهتر باید از مراکز معتبر و با مشاوره کارشناسان اقدام کرد.
نویسنده :تیم محتوای آریا زیگورات
