خرید راهنمای جرثقیل سقفی (قدرت و فرمان) | بررسی ویژگی ها، انواع + کاربرد

سیستم راهنما جرثقیل (قدرت و فرمان) به عنوان یکی از اجزای کلیدی و حساس در عملکرد ایمن و دقیق جرثقیل ها شناخته می شود. این سیستم نقش مهمی در هدایت منظم زنجیر یا سیم بکسل، جلوگیری از سایش، پیچ خوردگی و بروز آسیب های جدی به بالابر و بدنه جرثقیل ایفا می کند. انتخاب و خرید راهنمای جرثقیل با کیفیت، نه تنها باعث افزایش طول عمر تجهیزات می شود، بلکه دقت حرکت، ایمنی باربرداری و بهره وری کلی سیستم را نیز به شکل قابل توجهی بهبود می بخشد.

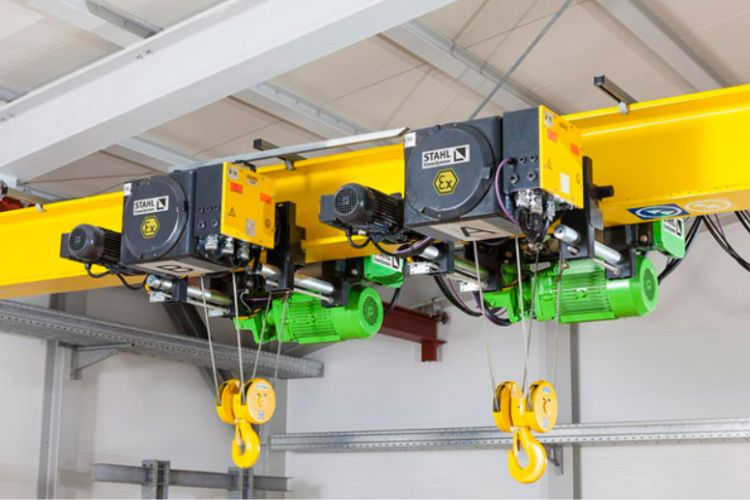

راهنمای جرثقیل سقفی چیست؟

راهنمای زنجیر جرثقیل های سقفی یک قطعه کلیدی در بالابرهای زنجیری است که حرکت زنجیر را به صورت منظم هدایت می کند و بر روی دانه های زنجیر تمرکز دارد. این قطعه مشابه Rope Guide عمل می کند اما با تمرکز روی دانه های زنجیر، عبور منظم زنجیرها از قلاب جرثقیل را تضمین می کند.
در صورت باربرداری با زاویه نامناسب یا وارد شدن ضربات شدید دینامیکی، دانه گیر جرثقیل ممکن است شکسته شود که این موضوع باعث آسیب به بدنه بالابر و اختلال در کارکرد جرثقیل می شود. بنابراین در صورت خرابی، تعویض راهنمای زنجیر باید فوراً انجام شود.

راهنما زنجیر از چه چیزی درست شده است؟

راهنما زنجیر که با نام راهنما دانه گیر نیز شناخته می شود، از مجموعه ای رولر یا پیچ هدایتی تشکیل شده و در جهت دقیق و منظم حرکت زنجیرهای جرثقیل نقش دارد. نصب این قطعه موجب کاهش اصطکاک و موانع حرکت زنجیرها شده و دقت و استحکام عملکرد بالابر را افزایش می دهد.
علاوه بر راهنمای زنجیر، راهنمای سیم بکسل جرثقیل نیز برای هدایت سیم بکسل و جمع و باز شدن صحیح آن روی درام استفاده می شود و در ظرفیت ها و برندهای مختلف عرضه می شود. این قطعه که در کارکرد سیستم برق رسانی تاثیر فراوانی دارد، به صورت سفارشی نیز قابل ساخت است.

راهنمای جرثقیل های سقفی چه مشخصات فنی دارند؟

راهنمای زنجیر و سیم بکسل جرثقیل های سقفی دارای مشخصات فنی ویژه ای است که عملکرد ایمن و دقیق بالابرها را تضمین می کند. در جدول زیر مشخصات این قطعه را در جدول زیر مشاهده می کنید:

قطعه	مشخصات
راهنما زنجیر	شامل رولرها یا پیچ های هدایتی، کاهش اصطکاک، افزایش دقت حرکت زنجیر
مواد ساخت	فولاد ضد زنگ جهت مقاومت در برابر فشار و شرایط محیطی
نصب و نگهداری	نصب صحیح، نگهداری دوره ای، روغن کاری منظم رولرها
راهنما سیم بکسل	ظرفیت 1 تا 100 تن، شیار چپ گرد و راستگرد، جنس تفلون یا چدن، قطر سیم بکسل 6 تا 28 میلیمتر

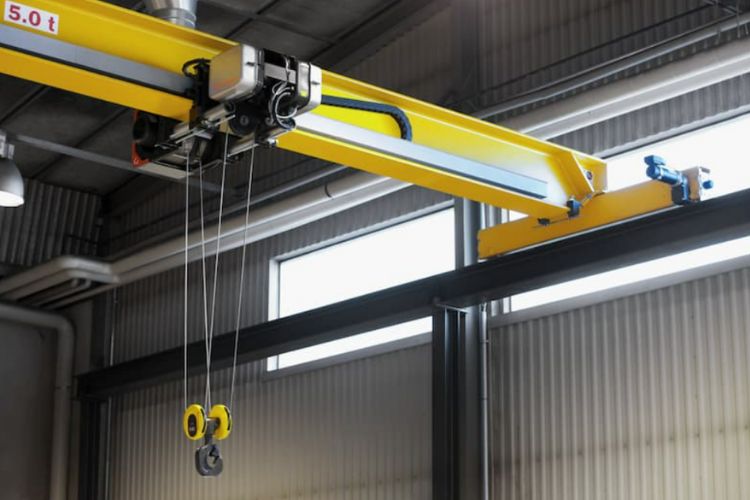

معرفی پرکاربردترین سیستم راهنما جرثقیل

سیستم های راهنمای جرثقیل، ترکیبی از تجهیزات برقی و مکانیکی هستند که وظیفه هدایت دقیق حرکت و کنترل ایمن عملکرد جرثقیل را بر عهده دارند. این سیستم ها با انتقال صحیح برق و هماهنگی کامل بین بخش های قدرت و فرمان، باعث حرکت روان و بدون لرزش زنجیر و سایر اجزای بالابر می شوند.
استفاده از تجهیزات استاندارد و با کیفیت در سیستم راهنما، نقش موثری در افزایش دوام جرثقیل، کاهش استهلاک قطعات و ارتقای دقت عملیاتی دارد و از بروز اختلال در فرآیند باربرداری جلوگیری می کند.

راهنما فرمان سایز ۳۰ پلاستیکی سیم بکسلی

این قطعه در سیستم های جرثقیل، بالابر و تجهیزات مکانیکی، نقش هدایت و کنترل حرکت قطعات را بر عهده دارد. جنس بدنه آن از پلاستیک مقاوم بوده و با طراحی سیم بکسلی، حرکت روان و دقیق ترولی ها را ممکن می سازد. این مدل برای مسیرهای سی ریل سایز ۳۰ مناسب است و نصب آسان و عملکردی پایدار دارد.

راهنما قدرت C-Rail نیم دایره سایز ۳۰ پلاستیکی تک قرقره

این قطعه هدایت کننده کابل ها و کالکتور برق در مسیر C-Rail است و از خروج آن ها از مسیر جلوگیری می کند. راهنما قدرت سایز ۳۰ معمولاً از فولاد گالوانیزه یا آلیاژ صنعتی ساخته شده و با طراحی مستحکم خود، انتقال برق ایمن و پایدار را در طول مسیر تضمین می کند. انواع آن شامل موارد زیر است:

• ثابت
• متحرک
• صنعتی با پوشش تقویت شده

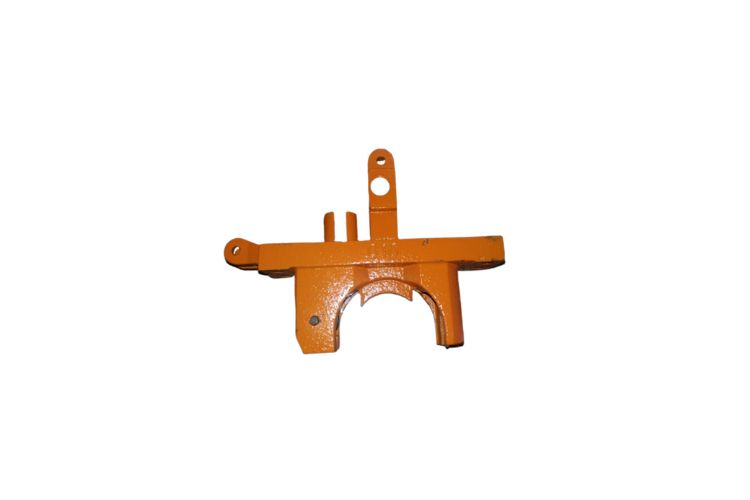

راهنما فرمان سایز ۵۰ کوچک C-Rail

این راهنما برای هدایت دقیق حرکت قطعات در سیستم های صنعتی متوسط تا بزرگ کاربرد دارد و لرزش و انحراف مسیر را به حداقل می رساند. ساختار آن شامل موارد زیر است:

• بدنه اصلی
• محور هدایت گر
• بلبرینگ های داخلی

این قطعه همراه با سی ریل گالوانیز، باعث افزایش طول عمر کابل ها و تجهیزات مرتبط می شود و نصب آن ساده و سریع است.

راهنمای فرمان سی ریل  C-Rail

سی ریل و باکس ریل نیز دارای راهنمای فرمان هستند. این مدل برای ریل‌ های باز سیستم سی ریل و سی ریل گالواینزه طراحی شده و چرخ کالکتور درون شیار باز حرکت می ‌کند. معمولاً از فولاد یا آلومینیوم ساخته شده و سطح آن با پوشش ضدزنگ محافظت می‌ شود. نصب آن کنار کالکتور، حرکت دقیق و پایدار کابل‌ ها را تضمین می ‌کند و از گیرکردن یا قطع جریان برق جلوگیری می‌ نماید.

راهنمای فرمان ای ریل I-Rail

مناسب ریل‌ های بسته یا نیمه ‌بسته است و برای انتقال قدرت در مسیرهای طولانی استفاده می ‌شود. بدنه مقاوم و طراحی دقیق، باعث حرکت نرم کالکتور و کاهش لرزش و سایش می‌ شود. کاربرد آن در سیستم‌ های صنعتی با ریل‌ های ای ریل و آی ریل قرقره آهنی است که نیاز به هدایت دقیق کابل‌ ها دارند.

راهنما قدرت باکس ریل Box Rail

این قطعه به عنوان رابط اصلی برق به داخل ریل بسته عمل می کند و جریان برق را بدون افت ولتاژ و با حداقل اصطکاک منتقل می کند. ساختار آن از آلومینیوم یا فولاد گالوانیزه و هولدرهای عایق الکتریکی تشکیل شده و نصب آسان و مقاوم در برابر لرزش و شرایط صنعتی سخت دارد. انواع آن شامل موارد زیر است:

• سه فاز استاندارد
• چهار یا پنج پین
• ضد رطوبت
• سنگین صنعتی

راهنما فرمان باکس ریل

این قطعه وظیفه هدایت، تثبیت و کنترل حرکت واگن یا ترولی جرثقیل را بر عهده دارد و حرکت نرم و بدون لرزش را تضمین می کند. جنس بدنه معمولاً از فولاد آلیاژی یا چدن مقاوم است و در برخی مدل ها دارای پوشش ضد زنگ و ضد خوردگی خواهد بود. راهنما فرمان باکس ریل برای مسیر حرکت طولی یا عرضی ترولی ها، ریل های هدایت کننده و سیستم های انتقال نیرو کاربرد دارد.

راهنما فرمان تیرآهن

این قطعه نقش مهمی در هدایت و تثبیت حرکت قطعات بر روی تیرآهن ایفا می کند و باعث حرکت نرم و دقیق ترولی ها می شود. بدنه آن از آلومینیوم ساخته شده و چرخ ها از جنس پلاستیک یا فلز هستند. راهنما فرمان تیرآهن برای بارهای سبک تا نیمه سنگین مناسب است و نصب و تعویض آن آسان است.

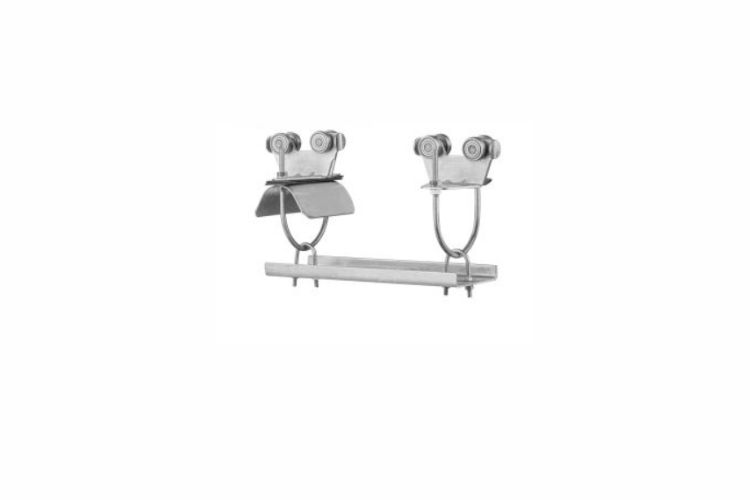

راهنمای فرمان باکس ریل

برای سیستم‌ های پیشرفته با مسیر کاملاً بسته طراحی شده است. این مدل امنیت و ایمنی بالاتری دارد و کابل‌ ها و کالکتورها در مسیر کاملاً کنترل شده حرکت می‌ کنند. جنس بدنه معمولاً فولاد ضدزنگ یا آلومینیوم است و از بوش‌ های نایلونی یا تفلونی برای کاهش اصطکاک استفاده می ‌شود. همچنین این قطعه مجهز به شین بسته کاور است تا جریان برق و کابل‌ ها کاملاً محافظت شوند و از تماس یا آسیب احتمالی جلوگیری گردد.

راهنما قدرت C-Rail با سایز ۵۰ کوچک

یکی از اجزای کلیدی سیستم های حرکتی و مکانیکی جرثقیل هاست که حرکت روان و ایمن قطعات متحرک را تضمین می کند. این قطعه از فولاد مقاوم یا آلیاژهای مهندسی ضد سایش ساخته شده و در کنار ریل ها و سیستم های برق رسانی نصب می شود. انواع آن شامل مدل های زیر است:

• فلزی
• پلاستیکی تقویت شده
• دارای بلبرینگ داخلی

راهنمای فرمان سایز ۳۰

راهنمای فرمان سایز ۳۰ برای هدایت کابل‌ ها و شیلنگ‌ ها در مسیرهای متوسط صنعتی استفاده می‌ شود. بدنه از فولاد، آلومینیوم یا پلی‌ آمید تقویت ‌شده ساخته شده و دارای غلتک‌ ها و بوش‌ های صنعتی برای حرکت نرم و بی‌ صدا است. کاربرد اصلی آن در جرثقیل‌ های سقفی، خطوط مونتاژ، دستگاه‌ های اتوماسیون و ماشین ‌آلات صنعتی است.





راهنما قدرت سایز ۳۰ سی ریلی نیم دایره پلاستیکی تک قرقره

این قطعه هدایت و پشتیبانی از حرکت کالکتورهای برق ‌رسان را بر عهده دارد و جریان برق را در مسیر جرثقیل به ‌صورت ایمن و پایدار منتقل می ‌کند. بدنه پلاستیکی نیم دایره، امکان حرکت نرم کابل‌ ها و طول عمر بالای قطعه را فراهم می ‌کند و در صنایع سنگین کاربرد فراوان دارد.

راهنما قدرت تیرآهنی ۱، ۲ و ۳ طبقه با بدنه آلومینیومی

تیرآهنی های چند طبقه به عنوان راهنما قدرت عمل کرده و حرکت روان و دقیق بارهای سنگین روی تیرآهن را ممکن می سازند. اجزای اصلی آن شامل بدنه فلزی یا آلومینیومی، چرخ ها یا بلبرینگ ها، پایه اتصال و قطعات جانبی است. تیرآهنی یک طبقه برای بار سبک و دو طبقه برای بارهای سنگین مناسب است و نصب آن ساده و سریع انجام می شود.

سیستم های راهنما جرثقیل چه مشخصاتی دارند؟

سیستم های راهنمای جرثقیل با هدف هدایت دقیق و منظم زنجیر و سیم بکسل طراحی شده اند و نقش مهمی در بهبود عملکرد بالابر دارند. راهنمای زنجیر و سیم بکسل جرثقیل های سقفی دارای ویژگی های فنی مشخصی هستند که ایمنی و دقت عملکرد بالابر را تضمین می کنند. این مشخصات را در جدول زیر مشاهده می کنید:

قطعه	مشخصات
راهنما زنجیر	تشکیل شده از رولرها یا پیچ های هدایتی، کاهش اصطکاک، افزایش دقت حرکت زنجیر
مواد ساخت	فولاد ضد زنگ با مقاومت بالا در برابر فشار و شرایط محیطی
نصب و نگهداری	نصب اصولی، انجام سرویس های دوره ای، روغن کاری منظم رولرها
راهنما سیم بکسل	ظرفیت 1 تا 100 تن، شیار چپ گرد و راستگرد، جنس تفلون یا چدن، قطر سیم بکسل 6 تا 28 میلیمتر

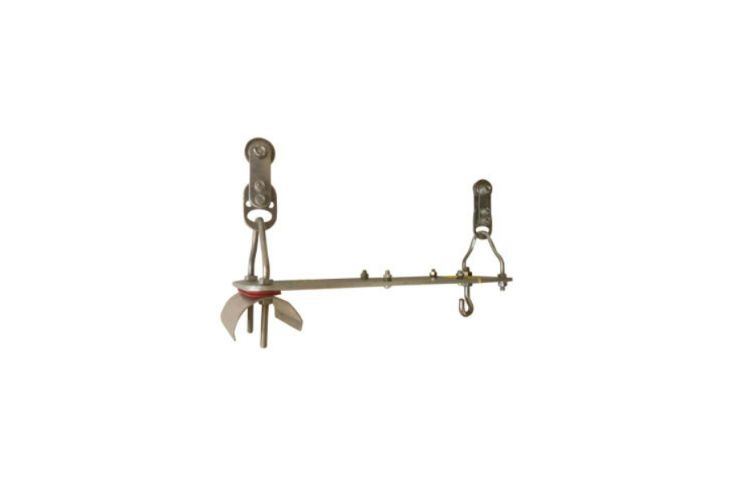

سیستم های راهنما جرثقیل چه کاربردهایی دارند؟

 سیستم های راهنمای جرثقیل سقفی با توجه به نوع طراحی و محل استفاده، کاربردهای مشخص و متفاوتی دارند و هر کدام برای کنترل حرکت یا انتقال ایمن برق در شرایط صنعتی به کار گرفته می شوند. این سیستم ها به گونه ای طراحی شده اند که عملکرد تجهیزات متحرک را در مسیرهای طولانی و محیط های صنعتی پایدار و قابل اطمینان نگه دارند.

کاربردهای راهنمای فرمان

راهنمای فرمان در طیف گسترده ای از سیستم های صنعتی مورد استفاده قرار می گیرد. در جرثقیل های سقفی و دروازه ای، این نوع راهنما وظیفه کنترل و هدایت حرکت کالکتور روی ریل را بر عهده دارد.
همچنین در سیستم های توزیع برق ریلی، مانع جدا شدن پانتوگراف از ریل می شود و در خطوط انتقال مکانیکی، برای هدایت سیستم های حرکتی در مسیرهای طولانی و دارای ارتعاش کاربرد دارد.

کاربردهای راهنمای قدرت ریل

راهنمای قدرت ریل بیشتر با هدف انتقال برق و هدایت کابل ها استفاده می شود. این سیستم در جرثقیل های سقفی و دروازه ای برای هدایت کابل های برق به کار می رود و در سیستم های مونوریل، برق رسانی به وسایل نقلیه صنعتی متحرک را امکان پذیر می کند.
علاوه بر این، در خطوط تولید برای حرکت تجهیزات کنترل از راه دور و در صنایع مختلف مانند فولاد، پتروشیمی، سیمان و خودروسازی جهت مونتاژ و تامین انرژی تجهیزات جابجایی مواد مورد استفاده قرار می گیرد.

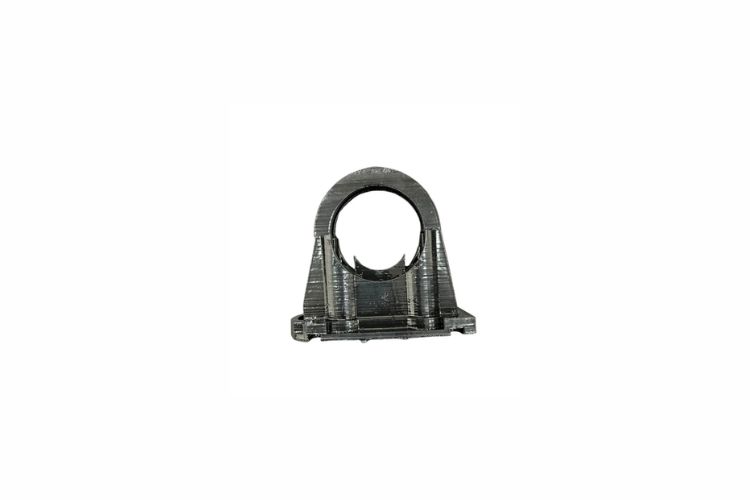

کاربردهای راهنمای قدرت باکس ریل

راهنمای قدرت باکس ریل دارای ساختاری از آلومینیوم یا فولاد گالوانیزه است و کابل های مسی توسط هولدرهای عایق الکتریکی در آن نگهداری می شوند.
این نوع راهنما برای تامین برق جرثقیل های سقفی، دروازه ای، مونوریل و بازویی کاربرد دارد و در خطوط تولید و مونتاژ برای انتقال انرژی استفاده می شود. همچنین برق رسانی ایمن به جرثقیل های متحرک در اسکله ها و کارگاه ها از دیگر موارد استفاده آن است.



استفاده از راهنمای جرقیل های سقفی چه مزیت هایی دارد؟

راهنمای زنجیر جرثقیل دقت بالایی در جابجایی بار و کنترل حرکت زنجیر فراهم می کند. این قطعه از خرابی و مشکلات ناشی از ناهمواری ها و اصطکاک زنجیر جلوگیری می نماید و طول عمر مفید زنجیرها و سایر قطعات جرثقیل سقفی را افزایش می دهد.
نصب صحیح و نگهداری دوره ای آن استفاده از جرثقیل را آسان تر می کند و ایمنی عملیات را با کاهش خطا بالا می برد. به طور کلی به کارگیری راهنمای زنجیر موجب بهبود کارایی و دقت عملکرد جرثقیل های سقفی شده و هزینه های تعمیر و  نگهداری را کاهش می دهد.

 بررسی عوامل موثر بر قیمت سیستم های راهنما جرثقیل

قیمت سیستم های راهنمای جرثقیل سقفی تحت تاثیر مجموعه ای از عوامل فنی و اجرایی تعیین می شود و بررسی این موارد در زمان خرید اهمیت بالایی دارد.

نوع و ظرفیت جرثقیل

یکی از اصلی ترین عوامل تعیین کننده قیمت سیستم های راهنمای جرثقیل، نوع جرثقیل و ظرفیت کاری آن است. هرچه ظرفیت جرثقیل بالاتر باشد، سیستم راهنمای مورد استفاده نیز باید توان و استحکام بیشتری داشته باشد که این موضوع بر قیمت نهایی اثر می گذارد.

برند و کیفیت ساخت

برند تولیدکننده و سطح کیفیت ساخت، نقش قابل توجهی در قیمت سیستم راهنما دارند. محصولات تولید شده توسط برندهای معتبر، به دلیل دقت بالاتر در ساخت و استفاده از مواد مناسب، معمولا با قیمت متفاوتی عرضه می شوند.

ویژگی ها و امکانات اضافی

وجود قابلیت ها و امکانات تکمیلی در سیستم های راهنمای جرثقیل می تواند باعث تغییر قیمت شود. این ویژگی ها متناسب با نیازهای خاص هر مجموعه صنعتی انتخاب می شوند و بر هزینه نهایی تاثیر می گذارند.

هزینه های نصب و نگهداری

هزینه های مربوط به نصب صحیح و نگهداری دوره ای سیستم راهنما نیز در قیمت تمام شده موثر است. تفاوت در شرایط نصب و میزان سرویس مورد نیاز، باعث تغییر در هزینه کلی می شود.

مشخصات فنی و تجهیزات جانبی

مشخصات فنی مانند نوع سیستم موتور و گیربکس، نوع کابل و جنس آن، ریموت کنترل و ترمز الکتریکی از جمله مواردی هستند که مستقیما بر قیمت تاثیر دارند. همچنین داخلی یا وارداتی بودن تجهیزات نیز در این بخش اثرگذار است.

ابعاد کاری و تناژ بارگیری

ارتفاع بالابری، طول دهانه جرثقیل و میزان تناژ بارگیری از عوامل مهمی هستند که به صورت مستقیم قیمت سیستم های راهنمای جرثقیل را تحت تاثیر قرار می دهند.

شرایط بازار

وضعیت بازار یکی دیگر از عوامل تعیین کننده قیمت است. نوسانات بازار می تواند باعث تغییر قیمت ها شود و در نهایت بر هزینه نهایی خرید سیستم راهنمای جرثقیل سقفی اثر بگذارد



در هنگام خرید جرثقیل سقفی باید به چه نکاتی توجه کرد؟

در هنگام خرید جرثقیل سقفی توجه به چند نکته کلیدی اهمیت دارد تا دستگاهی مناسب با نیاز پروژه انتخاب شود. در جدول زیر به این نکات اشاره کرده ایم:

نکته کلیدی	توضیح
ظرفیت کاری	حداقل ۲۰–۳۰٪ بیشتر از وزن بار واقعی
ارتفاع بالابری	تعیین ارتفاع مورد نیاز برای پروژه
نوع بالابر	انتخاب سیم بکسل یا زنجیر بر اساس کاربرد
خدمات و پشتیبانی	گارانتی، خدمات پس از فروش و قطعات یدکی
جابجایی افقی	استفاده از مدل های چندکاره یا ترولی
ظرفیت بارگیری	تناسب ظرفیت جرثقیل با نوع بار
طول دهانه	محدودیت تا ۲۵ متر برای جرثقیل تک پل سقفی
استاندارد طراحی	رعایت FEM و CMAA و ظرفیت سازه سالن
استاندارد طراحی	طراحی دقیق و اجرای تست بار
قابلیت ارتقا و سفارشی سازی	امکان بهبود و تغییر سیستم در آینده

جمع بندی

راهنمای جرثقیل سقفی، قطعه ای کلیدی است که حرکت زنجیر و کابل ها را هدایت می کند، دقت و ایمنی بالابر را افزایش می دهد و از آسیب دیدگی قطعات و کاهش طول عمر تجهیزات جلوگیری می نماید. نصب و نگهداری صحیح آن کارایی جرثقیل را بهبود می بخشد و هزینه های تعمیر و نگهداری را کاهش می دهد.
