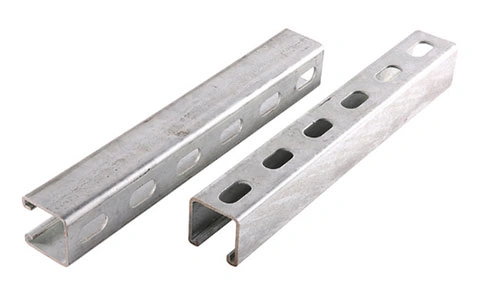

سی ریل و سی چنل گالوانیزه چیست و چه کاربردی دارد ؟ انواع سی ریل و سی چنل گالوانیزه

سی ریل و سی چنل گالوانیزه چیست؟

سی ریل چه مشخصاتی دارد؟

• جنس و متریال: سی ریل‌ها معمولاً از فولاد گالوانیزه ساخته می‌شوند که مقاومت بالایی در برابر خوردگی دارد و برای محیط‌های مرطوب و صنعتی مناسب است. برخی مدل‌ها نیز از فولاد ضدزنگ آلیاژی 304 یا 316 تولید می‌شوند که مقاومت زیادی در برابر اسیدها و مواد خورنده دارند و برای صنایع غذایی و دارویی کاربرد خواهند داشت.
• تحمل بار و استحکام مکانیکی: بسته به جنس و ضخامت سی ریل، توان تحمل وزن آن از چند ده تا چند صد کیلوگرم متغیر است. این ریل‌ها طبق استاندارد DIN EN 61537 برای تحمل وزن و بارگذاری دینامیکی تست می‌شوند. طراحی مقطع به شکل C باعث افزایش مقاومت در برابر نیروهای خمشی و کششی می‌شود.
• سوراخ‌کاری استاندارد: فاصله سوراخ‌ها معمولاً بین 25 تا 50 میلی‌متر است و قطر آن‌ها بسته به مدل، بین 6 تا 12 میلی‌متر متغیر است که نصب اتصالات را ساده می‌کند.
• نصب و تنظیم پذیری: سی ریل‌ها امکان جابجایی سریع تجهیزات و اتصالات را بدون نیاز به سوراخ‌کاری مجدد فراهم می‌کنند.
• کاهش لرزش و ارتعاشات: برخی مدل‌ها دارای لاستیک‌های ضربه‌گیر هستند که لرزش تجهیزات را کاهش می‌دهند.
• مقاومت در برابر شرایط محیطی: مدل‌های استنلس استیل و گالوانیزه گرم، در برابر خوردگی، رطوبت و حرارت مقاوم هستند و طول عمر بالایی دارند.
• سازگاری با استانداردهای جهانی: سی ریل‌ها قابلیت اتصال به تجهیزات صنعتی را طبق استانداردهای IEC، NEMA و DIN دارا هستند و نصب آن‌ها با سیستم‌های جهانی هماهنگ است.

سی چنل گالوانیزه در چه جنس‌هایی تولید می‌شود؟

ریل سی چنل چه انواعی دارد؟

• پروفیل یک خم به نام یو چنل
• سه خم به نام سی چنل
• چهار خم که به نام جی چنل

• سی چنل قابل تنظیم: طراحی این مدل به گونه‌ای است که امکان جابجایی و تغییر موقعیت کابل‌ها و اتصالات را فراهم می‌کند و مناسب محیط‌های صنعتی با تعداد کابل در حال تغییر است.
• سی چنل پلاستیکی و فلزی: مدل‌های پلاستیکی سبک و منعطف بوده و برای داکت‌کشی سیم برق یا کابل شبکه کاربرد دارند، درحالی‌که مدل‌های فلزی شامل گالوانیزه و استیل، مقاومت بالایی در برابر فشار دارند و برای محیط‌های صنعتی و مرطوب مناسب هستند.
• سی چنل درپوش و نگهدارنده ساپورت کابل‌ها: این انواع برای محافظت از کابل‌ها و پشتیبانی سینی کابل کاربرد دارند.

• سی چنل برای نگهداری براکت یا ساپورت سینی کابل: معمولاً در شاخه‌های 2 یا 3 متری تولید شده و در محل پروژه به طول دلخواه تقسیم می‌شوند. براکت‌ها با استفاده از مهره فنردار بر روی ریل نصب شده و امکان تنظیم ارتفاع دارند.
• ریل نگهدارنده برای لوله فولادی، لوله پی‌وی‌سی یا کابل برق: سی چنل برق اندازه کوچک‌تری دارد، معمولاً 32×15 میلی‌متر با ضخامت 1 تا 2 میلی‌متر و به صورت گالوانیزه سرد یا گرم تولید می‌شوند و برای نگهداری لوله‌ها و کابل‌ها کاربرد دارند.

سی ریل بست چنگالی چه نوعی است و چه کاربردی دارد؟

• نگهداری کابل‌ها
• نگهداری لوله‌های فولادی یا پی وی سی برق

ساپورت سی چنل چیست و چه کاربردی دارد؟

سی چنل گالوانیزه چه کاربردهایی دارد؟

• صنایع برق و تاسیسات الکتریکی: سی چنل‌ها به عنوان پایه نگهدارنده، نصب سینی کابل و نردبان کابل را ممکن می‌سازند و به نظم‌دهی کابل‌ها و جلوگیری از افتادگی لوله‌های برق کمک می‌کنند. همچنین در تابلوهای برق صنعتی برای نصب تجهیزات کنترلی و حفاظتی مورد استفاده قرار می‌گیرند.
• صنایع مکانیکی و سازه‌ای: این پروفیل‌ها در خطوط تولید و مونتاژ، نگهداری تجهیزات مکانیکی و ساخت اسکلت‌های فلزی سبک کاربرد دارند و به عنوان ریل در سیستم‌های متحرک و جرثقیل‌های سقفی برای حرکت تجهیزات و باربرداری استفاده می‌شوند.
• صنایع خودروسازی و حمل‌ونقل: سی چنل‌ها به عنوان ریل راهنما برای تجهیزات متحرک و همچنین پشتیبانی از سیم‌کشی‌های الکتریکی در وسایل نقلیه صنعتی مانند کامیون‌ها به کار می‌روند.
• سیستم‌های لوله‌کشی و تهویه مطبوع: این پروفیل‌ها نگهداری کانال‌های تهویه و سیستم‌های گرمایشی و سرمایشی، نصب سیستم‌های لوله‌کشی گاز و آب و سایر تأسیسات مکانیکی را امکان‌پذیر می‌کنند.
• صنایع نفت، گاز و پتروشیمی: سی ریل‌های گالوانیزه گرم و استنلس استیل در محیط‌های خورنده و با رطوبت بالا برای حمل و نگهداری کابل‌های کنترل و ابزار دقیق در پالایشگاه‌ها و سکوهای نفتی کاربرد دارند.
• سیستم‌های روشنایی و امنیتی: نصب چراغ‌ها، پروژکتورها و تجهیزات نظارتی مانند دوربین‌های مداربسته نیز از دیگر کاربردهای سی چنل گالوانیزه است.

قیمت سی چنل گالوانیزه چقدر است؟

• ضخامت 1 میلی‌متر: متری 570,000 ریال
• ضخامت 2 میلی‌متر: متری 1,500,000 ریال

• ضخامت 1.25 میلی‌متر: متری 980,000 ریال
• ضخامت 2 میلی‌متر: متری 1,870,000 ریال

• آبکاری گرم ضخامت 1.25 میلی‌متر: متری 1,620,000 تا 1,960,000 ریال
• آبکاری سرد ضخامت 1.25 میلی‌متر: متری 1,240,000 تا 1,560,000 ریال
• سی ریل گالوانیزه سرد با ضخامت 1 میلی‌متر از 350,000 تا 940,000 ریال و سی ریل آبکاری گرم از 840,000 تا 960,000 ریال قیمت‌گذاری می‌شوند.

سی چنل چه اتصالاتی دارد؟

• مهره فنردار:

• درپوش سی چنل:

• بست براکت:

• پایه سی چنل:

• براکت سه‌راهی سی چنل:

جمع‌بندی
