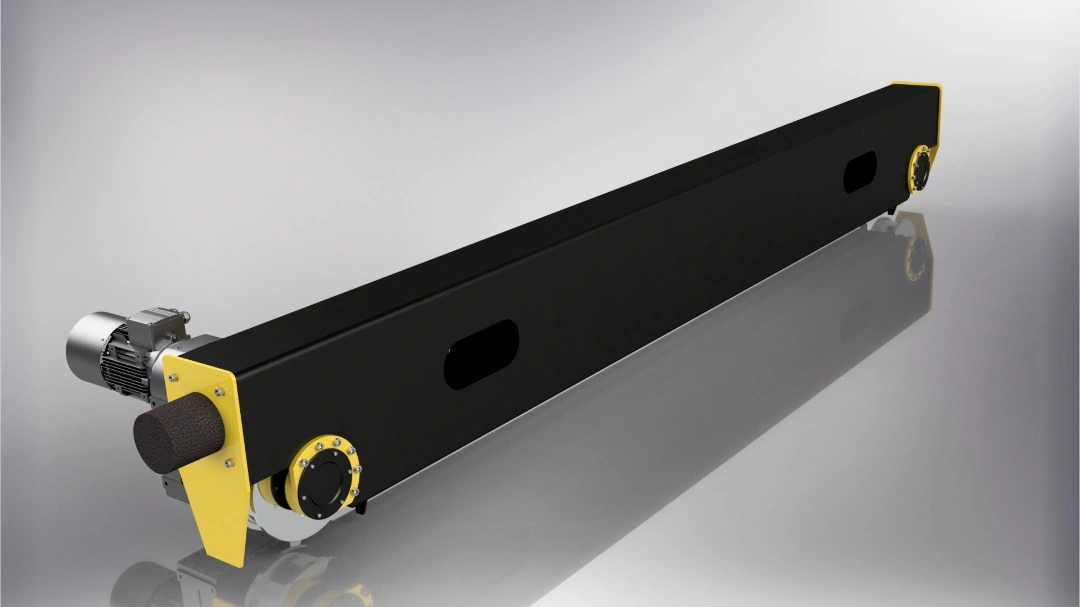

راهبر تک پل جرثقیل سقفی (محرکه طولی جرثقیل)

راهبر تک پل جرثقیل سقفی یا همان محرکه طولی جرثقیل یکی از اصلی‌ترین اجزای سیستم حرکت در جرثقیل‌های سقفی است که وظیفه انتقال نیروی محرکه از موتور به چرخ‌ها و حرکت روان سازه بر روی ریل را بر عهده دارد. در واقع، این تجهیز مهم موجب حرکت طولی پل در مسیر کاری شده و کنترل جابجایی بار را ممکن می‌سازد. در جرثقیل‌های تک پل، این راهبر روی دو انتهای پل نصب می‌شود و باعث می‌شود کل مجموعه به نرمی و تعادل روی ریل حرکت کند.

ساختار و اجزای راهبر تک پل

راهبر تک پل از اجزای مکانیکی و الکتریکی دقیقی تشکیل شده است که با هماهنگی کامل عمل می‌کنند. اجزای اصلی آن عبارت‌اند از:

• موتور الکتریکی سه‌فاز: تولید گشتاور و حرکت اولیه

• گیربکس صنعتی: کاهش سرعت و افزایش گشتاور برای حرکت یکنواخت

• کوپلینگ و شافت انتقال نیرو: جهت انتقال نرم قدرت به چرخ‌ها

• چرخ‌های فولادی مقاوم: برای حرکت روی ریل با تحمل وزن بالا

• بلبرینگ‌ها و یاتاقان‌ها: برای کاهش اصطکاک و افزایش عمر مفید دستگاه

در طراحی‌های جدید، از موتورهای دارای ترمز الکترومغناطیسی استفاده می‌شود تا توقف دقیق و کنترل ایمن حرکت ممکن شود. این نوع راهبرها نسبت به مدل‌های قدیمی، راندمان بالاتر و استهلاک کمتری دارند.

عملکرد و نحوه کار راهبر تک پل جرثقیل سقفی

زمانی که اپراتور دستور حرکت صادر می‌کند، موتور الکتریکی شروع به چرخش کرده و نیرو از طریق گیربکس به چرخ‌های راهبر منتقل می‌شود. این چرخ‌ها روی ریل حرکت کرده و کل پل جرثقیل را در امتداد سالن جابجا می‌کنند. سیستم کنترل ممکن است از نوع ساده با کنتاکتور باشد یا از نوع پیشرفته‌تر با درایو اینورتر که امکان کنترل نرم و تنظیم سرعت را فراهم می‌سازد. این عملکرد دقیق، سبب می‌شود بار بدون تکان یا نوسان جابجا شود و ایمنی کار به حداکثر برسد.

انواع راهبر تک پل جرثقیل سقفی

راهبرهای تک پل با توجه به نوع کاربرد، ظرفیت بار و شرایط محیطی در چند نوع مختلف طراحی و تولید می‌شوند:

1. راهبر تک پل ساده (گیربکسی):
   این نوع دارای یک موتور و گیربکس مستقیم است و برای جرثقیل‌های سبک تا متوسط استفاده می‌شود.

2. راهبر تک پل دو موتوره:
   در این مدل، هر سمت پل دارای موتور مجزا است تا حرکت دقیق‌تر و تعادل بیشتری ایجاد شود.

3. راهبر تک پل اینورتر دار:
   این نوع به کمک درایو اینورتر، امکان کنترل سرعت و حرکت نرم را فراهم می‌کند و مناسب سالن‌های صنعتی بزرگ است.

4. راهبر مخصوص محیط‌های خاص:
   شامل مدل‌های ضد‌انفجار، ضد‌زنگ یا مقاوم در برابر حرارت برای صنایع پتروشیمی، فولاد یا کارگاه‌های فضای باز.

مزایا و ویژگی‌های فنی

راهبر تک پل نسبت به مدل‌های قدیمی‌تر دارای ویژگی‌های منحصر‌به‌فردی است که باعث محبوبیت آن در میان مهندسان و پیمانکاران صنعتی شده است:

• حرکت نرم و بی‌صدا به کمک موتور و گیربکس دقیق

• مصرف انرژی بهینه و کارایی بالا در خطوط تولید

• نصب و نگهداری آسان با دسترسی سریع به قطعات

• مقاومت در برابر بارهای دینامیکی و ضربه‌ای

• قابلیت اتصال به سیستم کنترل از راه دور یا PLC

• قیمت مقرون‌به‌صرفه نسبت به سیستم‌های دو پل

این نوع راهبرها برای جرثقیل‌هایی با دهانه کوچک تا متوسط (معمولاً تا ۱۵ متر) گزینه‌ای ایده‌آل هستند. در پروژه‌هایی که وزن بار کمتر است، استفاده از راهبر تک پل موجب کاهش هزینه و افزایش سرعت نصب می‌شود.

کاربرد در صنایع مختلف

راهبر تک پل جرثقیل سقفی کاربرد گسترده‌ای در صنایع دارد. از جمله:

• کارخانه‌های تولید قطعات فلزی و خودرو: برای جابجایی قطعات یا قالب‌ها

• کارگاه‌های مونتاژ و بسته‌بندی: برای انتقال سریع کالا در مسیر طولی

• انبارهای بزرگ و سردخانه‌ها: برای بارگیری و تخلیه بار در فضاهای محدود

• صنایع ساختمانی و ماشین‌سازی: برای جابجایی تجهیزات و سازه‌های سبک

در مقایسه با مدل‌های دو پل، این سیستم برای محیط‌های با ارتفاع کمتر یا بار سبک‌تر انتخاب بهتری محسوب می‌شود. همچنین هزینه نگهداری پایین‌تری دارد و فضای کاری را بهینه‌تر می‌کند.

نکات مهم در انتخاب و خرید کار راهبر تک پل جرثقیل سقفی

پیش از خرید راهبر تک پل، لازم است چند پارامتر کلیدی را در نظر بگیرید:

1. ظرفیت جرثقیل و وزن بار قابل حمل

2. طول دهانه پل و نوع ریل نصب‌شده

3. نوع موتور و سیستم کنترل (ساده یا اینورتر دار)

4. سرعت حرکت طولی مورد نیاز (m/min)

5. شرایط محیطی مانند رطوبت، گرد و غبار یا دمای بالا

1. انتخاب راهبر متناسب با این عوامل، موجب عملکرد مطمئن، کاهش استهلاک و افزایش عمر مفید سیستم جرثقیل خواهد شد.

   قیمت راهبر تک پل جرثقیل سقفی

   قیمت نهایی راهبر تک پل بر اساس توان موتور، نوع گیربکس، سیستم کنترل و جنس چرخ‌ها متفاوت است. مدل‌های ساده‌تر قیمت اقتصادی‌تری دارند، در حالی‌که مدل‌های اینورتر‌دار یا سفارشی گران‌تر هستند. همچنین کیفیت ساخت و خدمات پس از فروش از عوامل تعیین‌کننده قیمت محسوب می‌شوند.
   برای اطلاع از قیمت روز راهبر تک پل جرثقیل سقفی و دریافت مشاوره تخصصی، می‌توانید با کارشناسان ما تماس بگیرید. تمامی محصولات عرضه‌شده در فروشگاه آریا زیگورات دارای گارانتی اصالت کالا بوده و از تولیدات باکیفیت برند آریا بهینه زیگورات هستند.
